渦輪流量計產品說明

? 明亮的可視指示，同時可以選擇脈沖直流輸出或可調的1amp 開關
輸出。
? 流量范圍從0.1GPM 到 60.0GPM
? 緊湊的在線式外殼
? 可提供優質的塑料、黃銅或不銹鋼封裝

為了給您提供多用途的渦輪流量計，我們對整個RotorFlow? 轉子式流量傳感器系列 進行了進一步的改進。新一代的Gems RotorFlow? 轉子式流量傳感器，RF-2500 系列流量傳感器，有了全新的整體結構，采用菊花形轉子、更加牢固的整體結構、瓷轉軸、 更好的密封。更加耐用，對化學物質、溫度和壓力的耐受力也更高。如今的RotorFlow? 轉子式流量傳感器是最新型的，而且提供了更多的選項，更好的操作性能和比以往任何時候都好的耐用性。所有這些優點加上合理的價格，特別適用于大批量的OEM 應用。
信號輸出
RFO 型流量傳感器的輸出信號是輸入直流電壓的開/ 關脈沖，它可與任何數_字邏輯兼容。輸入電壓的范圍為4.5 ～ 24VDC。輸出脈沖的頻率同流量成比例_，并且大致為低流量時25Hz 到高流量時
225Hz。對于流量監視或測量應用，RotorFlow? 的RFO 型傳感器提供與流量值成比例_的脈沖直流電壓輸出。4.5 ～ 24VDC 脈沖電壓輸出的范圍十分易于同大部分的數_字邏輯電路結合。RFA 型RotorFlow? 流量傳感器提供連續的0 ～ 10VDC 模擬輸出。多用途的RFA 型RotorFlow? 傳感器還能提供與模擬輸出同步的脈沖輸出。
工作原理
1. 當液體流經RotorFlow渦輪流量計時，磁性轉子的轉動同流量成比例_。這導致一系列的磁場（轉子葉片）激勵霍爾效應傳感器，產生一系列電壓脈沖。
2. 輸出脈沖（RFO）的電壓與輸入電壓（4.5 ～ 24VDC）相同，其頻率與流量成比例。輸出信號可傳送給累積器或其它控制器。RFA 型模擬傳感器的輸出信號范圍為0-10VDC。
3. RotorFlow? 指示器安裝時，流體可以從任意一個端口流入。將流體入口置于轉子上端，并保持水平，可以優化RotorFlow? 的工作性能。







---

---

---

Gems turboflow ?渦輪流量計是理想的醫療設備的應用涉及低流量液體監測。小型渦輪的反應迅速/關閉流特色。此屬性，再加上一個低成本和0.5 ％的可重復性，使得turboflow ?渦輪流量計的理想人選更換計時器配藥系統。不同于現有的定時系統，我們的證明，渦輪技術是不受系統壓力變化的影響。每個流量傳感器經過100 ％測試，以確保常年內的正常應用。流量傳感器的標準的電源和輸出出規格可以很容易地改進，以適應當前的控制器.
工作原理
流體流動的原因，當液體流經產品內有刀刃的轉子內turboflow ?機構，把在一角速度成正比的速度流體測量。由于葉片通過下方的一磁線圈回升，頻率信號產生的。每個脈沖等于一個相當量的流體。該高頻脈沖是成正比的轉子角速度和流速。脈沖信號隨時傳送給本地或遠程的電氣儀表。

特征
?體積小巧，結構緊湊
?低液體流率
?快速響應時間
?精度高， ± 2％ ± 3 ％

?適合在狹小空間
?可靠的功能，在低流量利率
?反應迅速啟動與停止
 使用的設備，
?牙科滅菌器
?組織處理 ?流體監控應用
?換熱器的醫療激光器 ?幻燈片染色
?超/低溫系統 ?冷卻循環
?體溫 ?洗手/洗滌劑

---

---

---

---

Turbotron 系列渦輪流量計/流量傳感器是計量的傳感器或用于液體的定量輸入。精巧的設計，寬廣的測量范圍和令人信服的精確度量，使它具有廣泛的應用。

?優勢
這些優勢證明它適合于在眾多的領域中應用。
?固定的脈沖速度,幾乎沒有連續偏移
?寬廣的測量范圍，比如 1：20應用廣泛
?高精度測量范圍0.5％或 1％，測量變量可靠
?高質量寶石軸承，耐磨損，相當長的使用壽命
?特別設計的導流片，使流量從四面一致的流向轉子，因此極大的降低了磨損
?對峰值不敏感甚至惡劣的條件下也可給出可靠的測量變量
?有多種安裝位置
不同的設計產生靈活完善的配置
?塑料,黃銅和不銹鋼
?插座接頭或固定的連接電纜
?加強軸承長壽命更適于連續工作和大流量
轉子的轉速被轉化成電脈沖信號
?VTH,VTP和VTM渦輪流量計裝有帶磁體的轉子.霍爾傳感器識別轉子的旋轉.
?VTI在渦輪上有不銹鋼針，靠電感接近開關探測轉子的旋轉。
兩種情況都可獲得流量成比例的頻率信號(方波信號)
?產品原理
流入渦輪的液體由導流片分割成4束水柱,他們從四個方向碰撞轉子使其運動.從四面作用于軸承上的力,均衡一致,大部分相互抵消,將磨損減少到最低.極其堅硬的軸承材料,寶石和硬金屬,是其超長壽命的另一個保證.



---

---

---

---

---

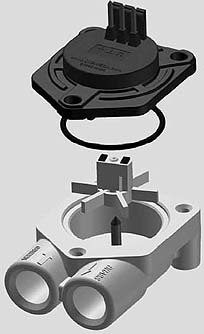

900系列微小渦輪流量計 是一個精密流量檢測流量計，它可用于幾乎任何應用在非常精確的液體流量的測量。綜合電子脈沖發生器的保障幾乎不受限制地運行工作。葉輪運行的零軸承支點是由特殊合金制造而成的,其材質有應用在瑞士制表業中的鐘表軸承。900系列微小渦輪流量計根據不同的類型的流量測量可選不同的材料，軸承和電氣輸出.

900系列微小渦輪流量計產品即使在長期連續工作的條件下也能保持±2%的精度和±0.25%的重復性讀數。由于靈巧的內部結構設計使產品在工作時不會形成沉淀，所以流量計的使用完全不會污染所測量介質的。因此即使是極為苛刻的要求例如半導體集成電路和芯片的生產流程中使用的刻蝕劑，具有極強的耐蝕性，并如有一個極微小的顆粒落下，也會使芯片成為廢品，這些900系列微小渦輪流量計產品都能滿足。

---

---

---

---

---
